Beschrijving
- Architecturale lichtmodules moeten altijd in serie worden geschakeld.
- Belangrijk om te weten voor installatie:
- Doordat de LED’s in serie geschakeld zijn dienen alle uitgangen op het aansluitblok gebruikt te worden. De stroomkring moet helemaal gesloten zijn voordat de spanning wordt ingeschakeld.
- Bij aanwezigheid van ongebruikte uitgangen dienen deze eerst te worden doorverbonden met een jumper zodat de stroomkring gesloten wordt. Het aansluiten of verwijderen van een LED mag uitsluitend wanneer de spanning is uitgeschakeld.
- Wanneer er geen modules zijn aangesloten op de LED driver zal deze zijn uitgangsspanning verhogen tot zijn maximale spanning. Het opnieuw aansluiten van de LEDs leidt dan tot het defect raken van de LED module.
- Daarom dient de spanning altijd tenminste 2 minuten te zijn uitgeschakeld alvorens de module (opnieuw) aan te sluiten.

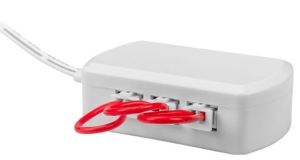

Dit verdeelblok van Tronix heeft 3 uitgangen en is bedoeld voor (veranda) LED modules van Tronix uit de LED04 serie.
Het verdeelblok kan direct op de trafo (LED0405) worden aangesloten. Lusjes (jumpers) worden meegeleverd en het blok is voorzien van een aanloopsnoer van 2 meter.
Het is geschikt voor de Tronix veranda spots LED0420, LED0421, LED0422, LED0430, LED0431 en LED0432.
